Адаптер к мотоблоку своими руками, видео, чертежи, фото

Оглавление:

• Делаем адаптер к мотоблоку своими руками
• Схема и устройство адаптера к мотоблоку
• Адаптер к мотоблоку своими руками чертеж
• Адаптер для мотоблока своими руками видео подборка

Вы можете пойти путем наименьшего сопротивления и купить в магазине готовый адаптер к мотоблоку, тем более, что их имеется большое количество и разнообразие, Но, если вы обладаете технической творческой жилкой, то самостоятельно изготовить адаптер к мотоблоку своими руками не будет для Вас большим трудом при одновременном сохранении довольно ощутимых денежных средств, которые нужно было бы отдать за готовый адаптер.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

На задний торец рамы для навесного оборудования приваривается поперек швеллер (№ 10). Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см., вследствие чего рама имеет квадратную форму. Также к раме приваривается рычаг с тремя  “коленами”, имеющими длины 30, 50, и 19 см. Сбоку на рычаг монтируется еще один рычаг длиной 75 см для увеличения прилагаемого усилия.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья. Вот, собственно, и все.

Схема и устройство адаптера к мотоблоку

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.

Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.

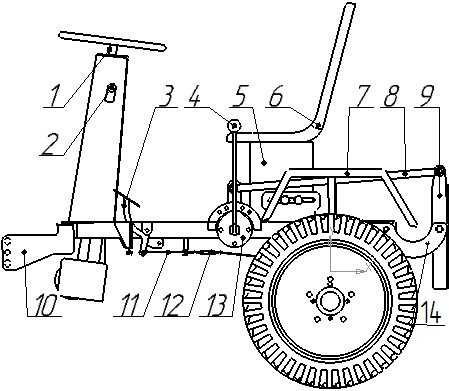

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

1. два колеса;
2. уголок, лист и трубы стальные;
3. сварочный аппарат;
4. мягкое сидение;
5. орудия для садово-огородных работ;
6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора.
Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

• 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
• 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
• 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
• 5. Установка дополнительных навесных приспособлений (орудий труда).
• 6. Проверка работоспособности готового мини-трактора.
• 7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как:
плуг;
выкапыватель картофеля;
окучиватели;
борона;
скребок для уборки снега и пр.

Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

Адаптер для мотоблока своими руками видео подборка

Похожие записи

своими руками, прицепное устройство, самодельный, чертежи, размеры, видео

Вероятно, многие из вас уже успели убедиться, что мотоблок полезен не только при обработке земли. Он помогает также решить великое множество других хозяйственных задач. Но еще большую ценность этот агрегат приобретает, если в дополнение к нему у вас имеется прицеп.

Однако обзавестись прицепом успели еще далеко не все пользователи. Кто-то еще только планирует его приобрести. Именно им и предназначена наша сегодняшняя статья. Потому что в ней мы расскажем, какие моменты следует учесть, подбирая прицеп для мотоблока. Более того, мы расскажем и о лучших марках этих устройств. То есть, как говорят, представим вам ТОП, состоящий из пяти лучших производителей.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

• кузова;
• колес;
• крыльев;
• сиденья;
• дышла;
• тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

1. Простая одноосная тележка. Максимальный вес подъема до 70 кг. Ее конструкция будет простой и недорогой.
2. Телега для мотоблока грузоподъемностью до 110-120 кг. Наиболее универсальный вариант для использования в хозяйстве.
3. Прицеп для перевозки тяжестей с весом более 120 кг. Конструкция усложняется, увеличиваются затраты на материал для рамы и облицовки. Данный вариант более дорогостоящий, но и возможности тележки значительно возрастают.

Как изготовить прицеп к мотоблоку своими руками

Рассмотрим, как сделать прицеп к мотоблоку своими руками. Важно уметь читать чертежи и схемы, а также иметь навыки использования некоторых инструментов.

Самодельный прицеп для мотоблока изготавливают по схемам и чертежам, которые сейчас в большом количестве можно найти на сайтах в интернете. Перед тем как приняться за работу, нужно разработать чертеж прицепа для мотоблока. Кроме этого, необходимо подготовить все мелкие детали для крепления, инструменты и сварочный аппарат.

Размеры прицепа для мотоблока должны быть четко прорисованы на схеме, каждая деталь обозначена и выделена с разных сторон.

Собирать прицеп нужно, исходя из мощности и габаритов мотоблока. Техника с недостаточной силой тяги не потащит тяжелый полуприцеп.

Разобравшись со схемой, необходимо определиться с ведущими частями прицепа. Основой служит каркас и сцепка для прицепа мотоблока. За ними следуют рама, сиденье для водителя и колеса (2 или 4 шт.).

Начинают обычно с главной составляющей телеги — рамы, так как именно на нее ложится вся нагрузка во время транспортировки грузов, поэтому она должна быть предельно прочной. Идеальным вариантом будет готовая ось с колесами, в таком случае вам не придется тратить силы и время на дополнительные настройки. Важно, чтобы материалы были твердыми и не поддавались деформации. Можно использовать трубы или толстый швеллер.

Самый простой способ — это вариант прицепа, собранного из труб 60х30 мм, приваренных между собой в виде рамы. К ним крепится траверса (стальная перекладина). С разных сторон прикрепляются поперечные трубы, в будущем выполняющие роль стоек. Для обвязок к стойкам привариваются трубы с сечением 25 мм, а в конце — угловые опоры.

Детали тележки предпочтительнее сваривать между собой, крепление на болтах считается не очень надежным и недолговечным. Для усиления тележки снизу прибавляют раскосы и приваривают усилитель.

После завершения опоры переходят к сборке кузова. Для этого подойдут любые материалы: деревянные и металлические, а возможен и комбинированный вариант. Желательно, конечно, основу сделать металлической. Дно для прочности предочтительнее сделать двойным. Чтобы борта крепились лучше, по краям привариваются уголки. Для легкой погрузки и разгрузки борта можно сделать откидными, посадив их на подвижное крепление.

Не нужно выбирать очень тяжелые материалы, так как вес собираемого прицепа будет перегружать двигатель мотоблока. Самый простой кузов способен выдержать вес до 500 кг, а этого достаточно для небольшого хозяйства.

Колеса лучше брать с использованной техники, на них уже есть ступицы. Подготавливаются стержни, на которых будут держаться колеса. Желательно, чтобы колеса располагались непосредственно под бортами. Для крепления колес стержень заранее затачивается под величину подшипника ступицы. Вместо стержня можно использовать устройства из балки ВАЗ.

Расчет стоимости

По списку подготовленных материалов необходимо провести расчет. Из ряда материалов следует убрать все элементы, которые уже имеются. Затем необходимо рассчитать цену на остальные материалы. Необходимо исходить из средней и высокой цены. Затем следует рассчитать цену инструментов. При наличии сварочного аппарата придется приобрести только газ или электроды.
Однако все предугадать не получится. К примеру, если решено приделать к устройству сиденье, а оно слишком старое, придется искать другое. Однако при наличии дешевых элементов конструкцию можно создать довольно функциональной.

Прицепное устройство для мотоблока

Прицеп для мотоблока полезен в хозяйстве, поэтому он должен быть прочным. Основная нагрузка ложится на раму, являющеюся основой конструкции. Прицепное устройство также получает колоссальные нагрузки. От того, насколько качественные материалы используются для его создания, а также способа крепления, зависит срок эксплуатации конструкции.

Прицепное устройство тележки для мотоблока можно купить уже в готовом виде, а можно сделать своими руками. Чертежи и размеры легко найти в Интернете, один из примеров на фото:

Сцепной механизм может быть изготовлен разными способами, например, из кардана, крестовины, деталь в форме буквы «П». Последний вариант многие считают более надежным. Прицепное устройство должно изготавливаться из нержавеющей стали.

Виды и назначение моделей основных конструкций мотоблочных прицепов

Основные виды и модели прицепов для мотоблоков, созданных своими руками, классифицируются по типу конструкций кузовной части самоделки:

• цельные конструкции;
• конструкции-трансформеры с откидными бортами;
• самосвальные типы кузовов.

Цельная конструкция прицепа включает наличие жесткого несъемного корпуса бортов. Благодаря жесткости конструкции прицеп позволяет перевозить грузы как в насыпном, так и в фасованном виде. Кузов имеет большую жесткую платформу рамы, связанную сварным соединением с ограждениями бортов. Для загрузки и выгрузки предусматривается откидной задний борт.

Конструкции-трансформеры являются прицепами универсального применения, они имеют функции как прицепа с жестким кузовом, так и платформы для перевозки крупногабаритных грузов. Рамная основа – жесткое основание, а откидные или съемные борта при трансформировании образуют дополнительную площадь плоской платформы.

Самосвальный тип мотоблочных прицепов позволяет проводить опрокидывание и без дополнительного усилия проводить выгрузку сыпучих грузов.

Как сделать тормоза для прицепа

Тормоза для прицепа мотоблока. Система торможения облегчает и повышает безопасность перевозки грузов. Существует много вариантов тормозов, но как показала практика, самыми эффективными оказались тормоза от мотоцикла.

Как сделать тормоза на прицеп к мотоблоку? Самодельные тормоза на прицеп делают из троса, тяги и барабана. Барабан должен быть прикреплен на ступицу заднего колеса. Свободные пространства между выступами заполняются крупной проволокой. Дальше кусок трубы сваривается с заранее заточенным диском, который устанавливается на ось. На нее же крепятся тормозные колодки, от которых будет исходить трос к рычагу. Тормоз устанавливается только на 1 колесо и этого вполне достаточно для выполнения данной функции.

Сиденье на мотоблок своими руками можно сделать любое. Оно может быть коротким или продолговатым. Его изготовляют в виде ящика или сундука, в который в дальнейшем можно складывать инструменты или подручные предметы. Если у тележки борт будет слишком низким, то лучше придумать сиденье со спинкой, чтобы не напрягать позвоночник. Для повышения комфорта его лучше обшить мягким материалом.

Если же в качестве сиденья используется стул или кресло, то для ножек делают 2 глубоких разъема, для погружения внутрь. Таким образом, стул становится съемным.

Для присоединения прицепа к мотоблоку нужен сцеп и консоль. Их можно снять с любого списанного оборудования.

Устройство для прицепа может иметь 1 ось, у которой слабый центр тяжести. Важно правильно установить кузов, чтобы не было перенапряжения в сцепной точке. Поэтому центр тяжести должен попасть под ось колес. С двухосными прицепами намного надежнее. Распределение тяжести груза попадает не на 2, а 4 колеса. Они подходят для перевозки груза до 1400 кг. Можно использовать прицеп легковой машины.

Мотоблок-плоскорез своими руками + ЧЕРТЕЖ И ФОТО | Сделай сам

Содержание ✓

• ✓ МОТОБЛОК С ПЛАСТИНОЙ СВОИМИ РУКАМИ — ЧЕРТЕЖИ
• ✓ ПЛОЩАДКА НА МОТОБЛОКЕ СВОИМИ РУКАМИ: ВИДЕО

Традиционная обработка почвы без перекопки грядок огородников выращивание. Но для этого нужно соответствующее оборудование.

А в магазине это, увы, не купить.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Обработка поверхности особенно эффективна на песчаных и илистых бесструктурных почвах. Он позволяет сохранить и увеличить поверхностный гумусовый слой. Остающаяся на поверхности стерня защищает почву от воздушной и водной эрозии. И конечно же способствует снегозадержанию, уменьшает испарение и, соответственно, улучшает удержание влаги в почве.

Владимир Хорошев активно развивает в нашем городе метод щадящей обработки почвы.

Его сад расположен на склоне старухи. Поэтому грядки террас располагаются поперек склона. Дорожки между ними покрыты досками. Ширина грядок строго 40 см или 80 см. Это позволяет ему наиболее эффективно использовать самодельный культиватор-навес , прицепляемый к мотоблоку .

Первые испытания установки прошли успешно: за 12 с проход 9 м, поворот — и еще 12 с назад. Землю рыхлят равномерно, без комков, на глубину 175 мм.

Культиватор, кстати, можно настроить на глубину обработки от 70 см до 195 мм. Агрегат позволяет ходить по кромке тропиков, не натягивая напольное покрытие. А при небольшой глубине не вырывает корни садовых деревьев и кустарников.

См. также: Фреза из старой тачки своими руками (фото+чертежи)

Культиватор Хорошева состоит из рамы, сваренной из стального уголка 25-25×5 мм, 5 стоек-ножей, 2 опорных полиэтиленовые лыжи, переходную пластину и пластину крепления к мотоблоку из листовой стали S10 мм.

Для сварки каркаса потребовались уголки с полкой 25×25 мм: продольные, длиной 525 мм — 3 шт. и поперечные, длиной 255 мм — 2 шт., 230 мм — 4 шт., и 125 мм — 4 шт.

Для крепления лыж использовались 2 пластины 155х25х5 мм с отверстиями диаметром 10,5 мм. В поперечных уголках пришлось предварительно разметить и просверлить отверстия диаметром 6,5 мм под болты МБ для крепления плоскорезов.

На сварной раме закреплены 5 стоек-плоскорезов по 1-2-2 и 2 опорные лыжи.

Конструкция каждой стойки-фрезы состоит из готового сегмента жатки комбайна и полосы металла 250×25х5 мм. Для облегчения врезания в землю в сегменте вырезают два хвостика, а в верхней части стойки сверлят два отверстия диаметром 6,5 мм под болты крепления МБ.

Опорные лыжи из толстого полиэтилена, стальные проушины и две шпильки М10. Шпильки к лыже шарнирно закреплены на болтах МБ. Лыжи крепятся на полозья рамы и регулируются по высоте двумя парами гаек М10.

Переходная пластина для крепления агрегата к моторному блоку может быть сплошной, сварной или сборной. Главное, чтобы можно было регулировать положение по высоте. Пластина крепится к раме по оси симметрии к поперечным уголкам на трех болтах МБ.

В процессе эксплуатации агрегат был усовершенствован — добавлено 3 гибких ножа. Их делают из обрезков промышленной ленточной пилы. Длина сегментов 560 мм, пришлось подрезать зубья и заточить кромку. Для фиксации на концах сварочного аппарата прожжены 2 отверстия диаметром 6,5 мм. Эти ножи устанавливались на раму культиватора вместо стоек досок.

Испытания показали высокую эффективность использования таких петлевых ножей как при вспашке грядок, так и при обработке междурядий в саду.

MotoBlock с блюдом собственных рук — рисунки

См. Также: Собственные руки Ploskorez (фото + рисунок)

Квартира на моторном блоке. YouTube

© Автор: МАТВЕЙЧУК А.В., Заводоуковск
